What does this script do? It is very neat to draw circuits using circuit-macros: http://tug.ctan.org/cgi-bin/ctanPackageInformation.py?id=circuit-macros However, this process is quite difficult and not so very visual. This script will read in schematic file generated by PSpice 9.x and convert it to m4 file so that the circuit-macros can convert it further. Usage: ./sch2m4.pl [input sch file] Thi..

Revision 6이다. 1. align 버그가 하나 고쳐졌음. 2. Rbreak를 놓으면, 변환한 뒤에는 그것이 ammeter로 보일 것이다. 3. 첨부된 bjmos소자의 mn, mp를 사용하면 MOSFET도 놓을 수 있게 되었다. 사용 설명에 대해서는 sch2m4 태그를 클릭해서 좀 더 낡은 글을 읽어보기 바란다.

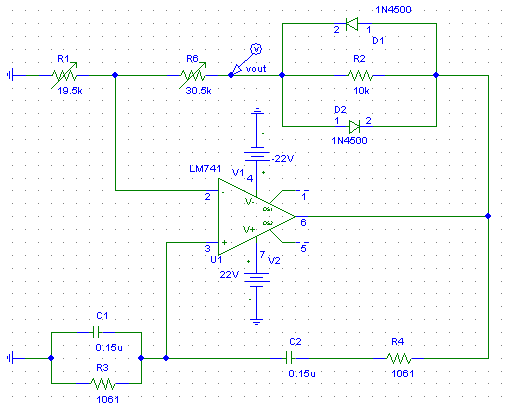

보다시피 PSpice 9.x의 sch파일을 latex에서 삽입할 수 있는 그래픽으로 변환해주는 script이다.http://blog.naver.com/ssanzing2/140045055703사용법과 더 낡은 버전은 위 글을 참고하시오. 추가된 기능:1. schematic에서 text를 삽입하면 그것도 변환 된다.2. Voltage Marker로 (위 그림에서 v하고 화살표 된 거 -_-) 지정한 지점은 하얀 동그라미가 그려진다. (Node에 검은 동그라미가 그려지는 것 처럼.)

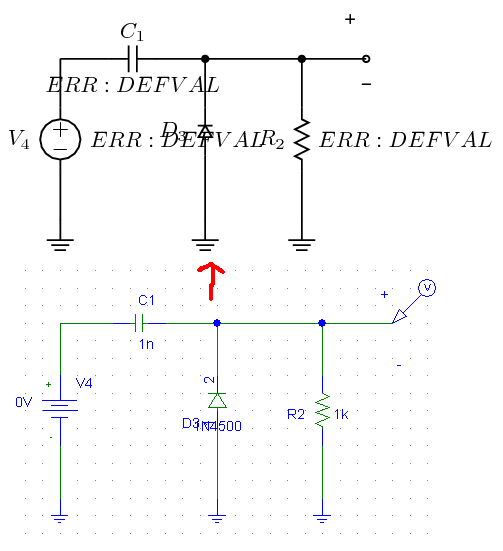

그렇다. 코딩으로 회로를 그리면 아름답긴 한데 그리기 힘들다 ㅡ,.ㅡ;; PSPICE 9.x student version의 schematic 파일은 다행히도 plain text로 되어있다. 인간이 읽기는 좀 귀찮지만. (*PSPICE 9.x는 소멸되어가는 중이니 절대로 받고 삭제하지 말고, 가능하면 CD같은데 구워두시오 -_-) 이것을 회로 m4 스크립트로 변환하는 펄스크립트를 필자가 만들었다. http://forcecore.tistory.com/293 ↑ 회로그리는 m4 스크립트 사용법: sch2m4.pl xxx.sch > xxx.m4 일부 소자만 된다. 하지만 펄스크립트니까 쉽게 소자 종류를 늘릴 수 있을 것이다. -_-ㅋㅋ ↑ 원본 ↑ 변환된 회로. 소자값도, 소자 설명도 나오는 거의 완벽한 버전...
